SN-70E射頻電容物位計系全套引進國外先進技術及制造工藝生產的物位測量產品之一。它使復雜的物位測量如高溫、高壓、真空、強腐蝕等介質的物位測量變得容易而簡單。經過幾年的努力和實踐，以射頻電容技術為核心的物位測量系統日臻完善，現已開發利用并生產出能夠滿足不同要求（如污水、污油、熔融介質、固體顆粒等）的物位測量產品 。
工作原理

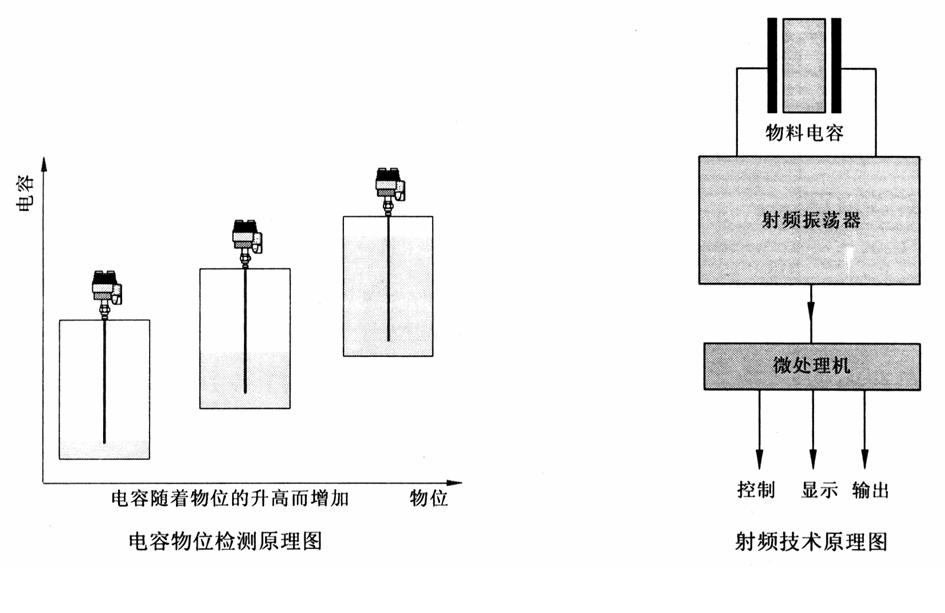

導納（電容）物位計的探極做為導納（電容）的一個極，另一極可能是金屬罐壁，也可能是同軸套管，罐中的介質作為電介質。在空罐狀態下電容最小，因?yàn)榭諝獾南鄬?duì)介電常數=1。隨著罐中介質的增多，物位上升，電容也隨著增大，因?yàn)榇蠖鄶?shù)物質的介電常數都比空氣大。如下圖所示：
傳統的方法是用交流電橋式、充放電式或諧振式電路來檢測電容的阻抗（容抗），被測出來的信號是一個模擬信號（通常為電流）。這種方法的優點一是電路功耗低，易于做成兩線制4-20mA輸出，二是被測信號和電容為線性關系。但這種方法的缺點也很明顯：首先是介質的電導率對測量影響很大，其次是易受電噪音的影響而使測量信號不穩定。
SD-80E智能型射頻導納（電容）物位計采用的是國際上先進的射頻導納（電容）技術。一個射頻振蕩器施加于電容兩端，只有電容的變化才能引起振蕩器輸出頻率的變化。因而這種變化具有以下優點：介質的其它特性如電導率等對輸出幾乎沒有任何影響，由于溫度對電容影響也很小，所以測量幾乎也與溫度無關；對噪聲干擾很不敏感，可以以1km的距離來傳輸信號。
應用
-
化工廠：檢測滌綸、氨綸、酸、堿等化工原料的液位
-
環保：檢測污水液位
-
鍋爐廠：檢測壓力容器內介質的液位
-
液力機械：檢測潤滑油液位
-
糧食部門：檢測食用油液位
-
油田：檢測成品油液位
-
油漆廠：檢測油漆液位
-
粉倉：煤粉、水泥、塑料顆粒、糧食、飼料、面粉等的料倉物料檢測
主要特點
-
應用射頻電容技術，從根本上解決了溫度、濕度、壓力、物質的導電性等因素對測量過程的影響，因而具有極高的抗干擾性和可靠性。
-
結構簡單，安裝容易。
-
能夠測量強腐蝕性的液體和固體顆粒。如酸、堿、鹽、水、污水等液體和化工原料、飼料、糧食、煤灰、水泥、面粉等粉狀或顆粒狀固體。
-
高溫、高壓測量：過程溫度-40～220℃； 過程壓力-0.1～4.0MPa。
-
獨特的兩點現場定標技術為用戶輕松地投用產品提供了便利。
技術指標
-
測量方式：射頻電容，采用16位單片機來校正頻率和電容之間的非線性
-
電源：24VDC±10%，220VAC±10%
-
精度：0.5%
-
輸出： 4～20mA模擬電流或4～20mA +HART協議輸出 -
測量介質：相對介電常數ε＞1.6
-
功耗：≤3W
-
電氣接口：M20×1.5
-
防護等級：IP65
-
儀表外殼：鋁合金，可用于潮濕、腐蝕等惡劣環境
-
環境溫度：-30～70℃
-
環境濕度：0～95%RH
-
過程溫度：-30～200℃
-
過程壓力：-0.1～4.0MPa
-
探極：可采用任一種剛性或柔性探極。
探極類型
探極種類：鋼性（≤2m）、柔性及帶輔助探極。
安裝
安裝型式：螺紋連接和法蘭連接
安裝注意事項：
-
一定要設法保持探極和罐壁(或輔助探極)平行，尤其是柔性探極需在罐底采取拉緊和固定措施。
-
安裝時用扳手?jǐn)Q動過程連接件的六角螺栓處，不可施力于其他部位。
-
探極適當?shù)乜拷薇谟兄谔岣邷y(cè)量靈敏度。
-
容器為上方進料時，探極應盡量遠離進料口，并避免物料直接淋濺到探極上。
-
無輔助探極時，應確保儀表與容器連接處接觸良好（容器與儀表間接觸電阻＜1Ω）。
-
接線完畢，請擰緊電纜接頭處鎖緊帽。
-
被測介質溫度高于100℃時，傳感器須定做散熱結構。
接線
接線端子位于殼體側面的端子室內，接線方法如下圖所示。
24V供電物位計的接線圖：
220V供電物位計的接線圖：
探極的選擇
-
量程超出兩米盡量選擇柔性探極，安裝方式推薦法蘭安裝，以便于重錘放入容器。
-
球型、橢圓型、非金屬容器或金屬容器帶絕緣材料內襯需配同心屏蔽套管，或不銹鋼棒。
-
測量介電常數小的介質需配同心屏蔽套管。
-
選擇柔性探極配重錘時，需選擇DN50以上法蘭或2″以上螺紋。
-
選擇同軸探極時，需注明同軸管外徑及螺紋規格，如Φ40/G2″。
